Schéma boîte de vitesse manuelle : tout comprendre

Après 18 ans passés à démonter, réparer et remonter des boîtes de vitesses en concession, je peux vous dire qu’un bon schéma boîte de vitesse manuelle vaut mieux qu’un long discours. Quand un client me demande pourquoi sa voiture craque en passant la troisième, je commence toujours par lui montrer le schéma éclaté : tout devient limpide en quelques secondes. Dans cet article, je vais vous guider à travers chaque composant, chaque mécanisme, pour que vous compreniez exactement ce qui se passe sous votre levier de vitesses.

Principe de fonctionnement d’une boîte de vitesses manuelle

Le principe fondamental d’une boîte de vitesses manuelle repose sur un concept simple : adapter le couple moteur à la vitesse des roues. Le moteur tourne dans une plage de régime limitée (environ 800 à 6 500 tr/min pour un moteur essence), alors que les roues doivent pouvoir tourner à des vitesses très différentes, du démarrage à l’arrêt jusqu’à 130 km/h sur autoroute.

Sur une boîte de vitesse manuelle schéma classique, on observe deux arbres parallèles équipés de pignons de diamètres différents. En sélectionnant un rapport, le conducteur choisit quel couple de pignons transmet la rotation. Un petit pignon qui entraîne un grand pignon multiplie le couple (idéal au démarrage), tandis que l’inverse favorise la vitesse de rotation (pour les régimes de croisière).

Le mécanisme s’articule autour de trois phases que je vérifie systématiquement lors d’un diagnostic :

• Débrayage : le conducteur appuie sur la pédale d’embrayage pour désolidariser le moteur de la boîte
• Sélection du rapport : le levier actionne les fourchettes qui déplacent les baladeurs sur l’arbre secondaire
• Réembrayage : le conducteur relâche progressivement la pédale pour transmettre à nouveau le couple

Ce fonctionnement mécanique direct, sans convertisseur de couple ni calculateur électronique, explique pourquoi la boîte manuelle reste plébiscitée par les puristes. Elle offre un rendement de transmission supérieur à 95 %, contre environ 85 à 90 % pour une boîte séquentielle ou une automatique classique.

Les composants principaux sur le schéma

Quelles sont les parties d’une boîte de vitesses manuelle ? Voici les éléments que je retrouve systématiquement sur chaque schéma boîte de vitesse manuelle que j’utilise en atelier.

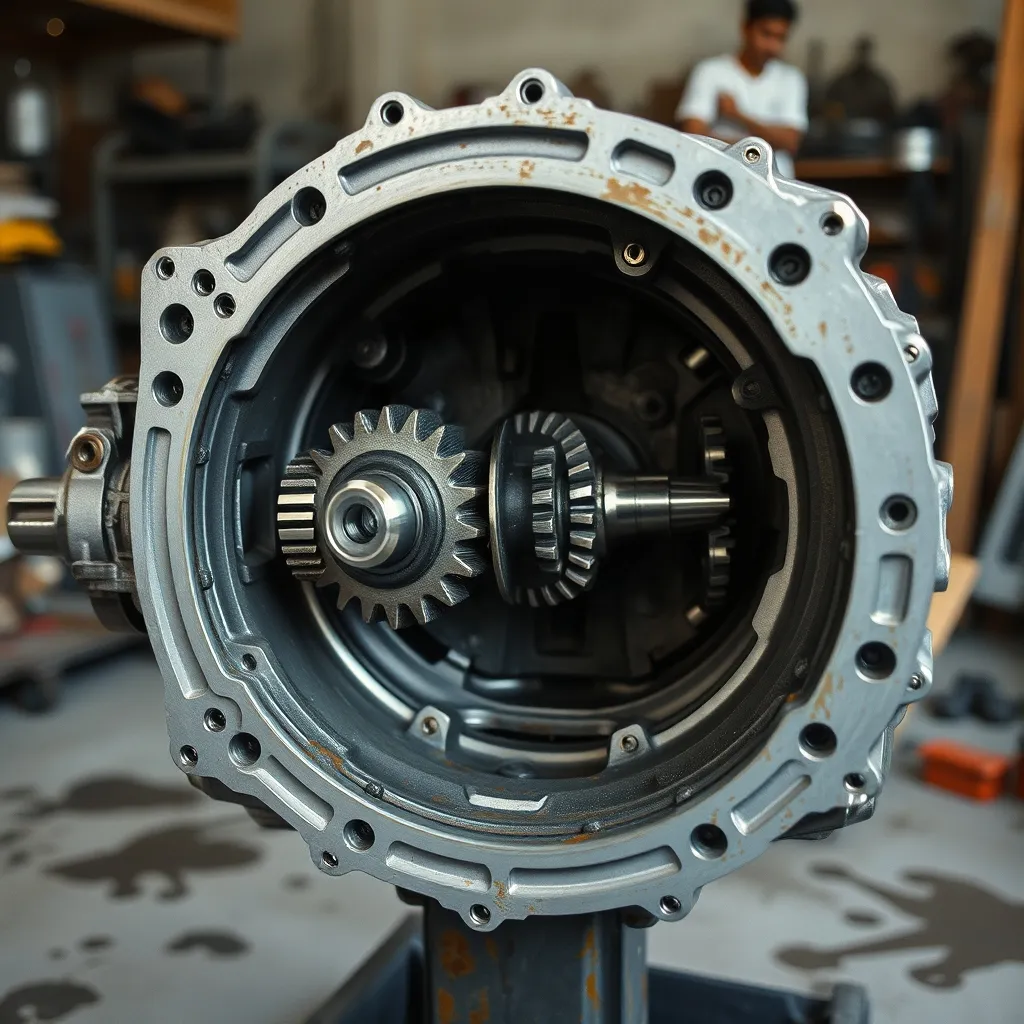

L’arbre primaire (arbre d’entrée)

C’est l’arbre qui reçoit la rotation du moteur via le disque d’embrayage. Il porte un pignon fixe (le pignon menant) qui engrène en permanence avec le pignon correspondant de l’arbre secondaire. Sur les boîtes modernes, cet arbre tourne sur des roulements à billes ou à rouleaux coniques pour minimiser les frottements.

L’arbre secondaire (arbre de sortie)

Cet arbre porte les pignons des différents rapports. Contrairement à une idée reçue, ces pignons sont en permanence en prise avec ceux de l’arbre primaire : c’est ce qu’on appelle une boîte à pignons toujours en prise. Ce qui change, c’est le pignon qui est solidarisé à l’arbre grâce aux synchroniseurs.

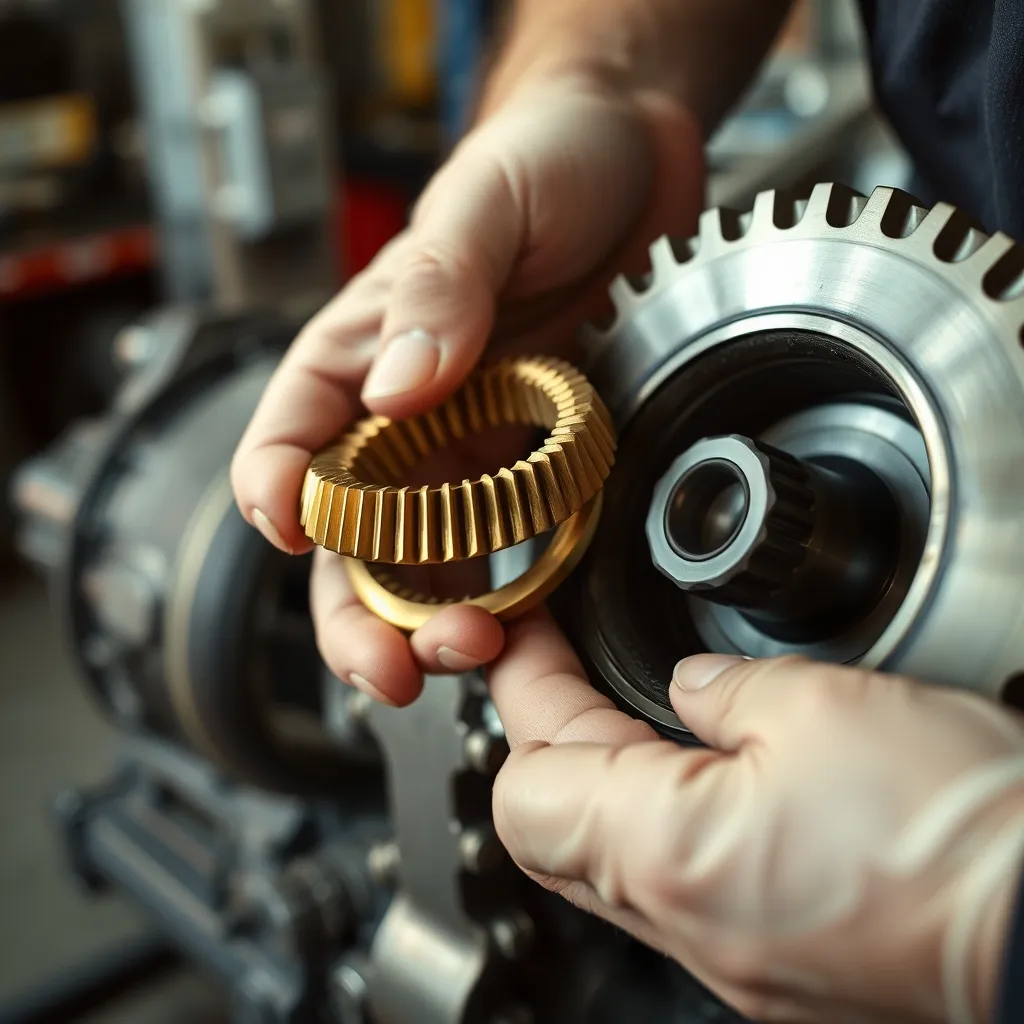

Les synchroniseurs

Ce sont les pièces les plus sophistiquées de la boîte. Leur rôle est d’égaliser la vitesse de rotation du pignon fou avec celle de l’arbre avant de les coupler. Sans eux, chaque passage de rapport provoquerait un craquement terrible. En 18 ans de métier, j’ai remplacé des centaines de bagues de synchronisation usées, c’est l’une des réparations les plus fréquentes.

Les fourchettes de sélection

Actionnées par le levier de vitesses via des tringles ou des câbles, les fourchettes déplacent les manchons coulissants (baladeurs) le long de l’arbre secondaire. Chaque fourchette gère généralement deux rapports (1/2, 3/4, 5/R par exemple).

Le carter et la lubrification

Le carter en aluminium ou en fonte enferme l’ensemble et contient l’huile de boîte. Cette huile spécifique (souvent une 75W-80 ou 75W-90) assure la lubrification des pignons, des roulements et des synchroniseurs. Sa vidange régulière est essentielle.

Schéma détaillé : de l’embrayage à la sortie de couple

Pour lire correctement un schéma boîte de vitesse manuelle PDF ou papier, il faut suivre le flux de puissance de gauche à droite, du moteur vers les roues. Voici comment je décompose ce flux en atelier.

Zone 1 : l’embrayage

Tout commence par le volant moteur, solidaire du vilebrequin. Le disque d’embrayage, garni de matériau de friction, est pincé entre le volant et le mécanisme de pression (diaphragme). Quand vous appuyez sur la pédale, la butée de débrayage pousse le diaphragme et libère le disque : la transmission est interrompue.

Zone 2 : la cascade de pignons

L’arbre primaire entre dans le carter de boîte et son pignon menant entraîne en permanence le pignon récepteur de l’arbre intermédiaire (appelé aussi arbre de renvoi dans certaines architectures). Sur une boîte à deux arbres (la plus courante en traction avant), l’arbre primaire porte directement les pignons menants de chaque rapport. Les pignons menés, montés fous sur l’arbre secondaire, tournent librement jusqu’à ce qu’un synchroniseur les solidarise.

Ce que je constate souvent sur les boîtes à fort kilométrage, c’est l’usure des dentures : un pignon usé produit un sifflement caractéristique à un rapport précis. Si vous entendez ce bruit, une inspection s’impose rapidement.

Zone 3 : le différentiel intégré

Sur les véhicules à traction avant, le différentiel est logé directement dans le carter de boîte. Le pignon de sortie de l’arbre secondaire engrène avec la couronne du différentiel, qui répartit ensuite le couple entre les deux roues motrices via les planétaires et les satellites. Ce montage compact explique pourquoi on parle de « boîte-pont » sur ces véhicules.

Boîte 5 rapports vs 6 rapports : différences sur le schéma

Quand on compare un schéma boîte de vitesse manuelle 6 rapports avec un modèle à 5 rapports, les différences sont plus subtiles qu’on ne le pense. Le sixième rapport est simplement ajouté sur le même arbre, avec un couple de pignons supplémentaire et un synchroniseur dédié.

En pratique, le passage de 5 à 6 rapports implique :

• Un carter légèrement plus long (environ 30 à 50 mm)
• Un arbre secondaire plus étendu avec un étagement supplémentaire
• Une fourchette et un rail de commande additionnels
• Un poids accru de 3 à 5 kg en moyenne

L’avantage du 6e rapport est de proposer un rapport de surmultipliée plus long, réduisant le régime moteur sur autoroute d’environ 300 à 500 tr/min. C’est un gain direct en consommation et en confort sonore. Sur les schémas de boîtes poids lourds, la logique est la même mais multipliée : certaines boîtes ZF ou Eaton proposent jusqu’à 16 rapports grâce à un système de gammes (haute et basse) combiné à un splitter.

Concernant les composants d’une boîte de vitesse manuelle en version poids lourds, on retrouve les mêmes éléments de base, mais surdimensionnés et souvent avec des synchroniseurs à double ou triple cônes pour encaisser les couples plus importants (jusqu’à 2 500 Nm). Les schémas de ces boîtes, souvent disponibles en PDF dans la documentation technique constructeur, montrent clairement cette architecture en cascade selon les indications du principe décrit sur Wikipédia.

Symptômes d’une boîte de vitesses manuelle défectueuse

Quels sont les symptômes d’une boîte de vitesses manuelle défectueuse ? En concession, je vois revenir les mêmes signes avant-coureurs. Les reconnaître tôt permet d’éviter une casse complète, et je vous conseille d’agir dès l’apparition du premier symptôme.

Craquements au passage des rapports

C’est le symptôme numéro un. Un craquement sec quand vous passez un rapport indique que le synchroniseur concerné ne parvient plus à égaliser les vitesses. Souvent, cela commence par le 2e ou le 3e rapport, les plus sollicités en ville. La bague de synchronisation en laiton est usée et ne freine plus suffisamment le pignon fou.

Difficulté à engager un rapport

Si vous devez forcer sur le levier pour passer une vitesse, le problème peut venir d’une fourchette tordue, d’un câble de commande détendu ou d’un MSM (module de sélection mécanique) défaillant. Sur le schéma, on voit bien que le levier agit via une tringlerie : tout jeu excessif dans cette chaîne cinématique se traduit par un passage imprécis.

Bruits anormaux au point mort

Un grondement sourd au point mort qui disparaît quand vous appuyez sur la pédale d’embrayage pointe vers un roulement d’arbre primaire fatigué. À l’inverse, un bruit qui apparaît pédale enfoncée suggère un problème de butée de débrayage.

Vitesse qui saute

Un rapport qui se désengage spontanément en roulant est un symptôme grave. Il traduit une usure des crabots ou des rainures de verrouillage dans le moyeu du synchroniseur. C’est un défaut que je vois apparaître au-delà de 150 000 km sur les boîtes peu entretenues.

Fuite d’huile

Une flaque d’huile brunâtre sous la boîte signale un joint spi ou un joint de carter défaillant. Sans huile suffisante, l’usure des pignons et des synchroniseurs s’accélère dramatiquement. Le prix d’une vidange de boîte reste bien inférieur à celui d’une réfection complète.

Défauts courants et diagnostic

Quels sont les défauts courants d’une boîte de vitesses ? Voici le classement que j’ai établi d’après mon expérience en atelier, du plus fréquent au plus rare.

Pour poser un diagnostic fiable, j’utilise toujours une approche en trois étapes. D’abord, l’écoute attentive des bruits (point mort, sous charge, en décélération). Ensuite, le contrôle visuel des fuites et du niveau d’huile. Enfin, un essai routier méthodique où je teste chaque rapport en montée et en rétrogradage. Ce protocole rejoint les recommandations de la Sécurité routière concernant l’état technique des véhicules.

Si vous constatez un problème de boîte de vitesse, ne tardez pas à consulter un professionnel. Un diagnostic précoce peut transformer une réparation à 300 € en économie de 2 000 € par rapport à une casse totale, et les délais de réparation sont généralement plus courts quand la panne est détectée tôt.

Entretien préventif pour prolonger la durée de vie

Une boîte de vitesses manuelle bien entretenue peut durer 300 000 km et plus. J’ai vu des Peugeot 205 avec leur boîte d’origine à 350 000 km, simplement parce que le propriétaire faisait vidanger l’huile régulièrement. Voici mes recommandations concrètes.

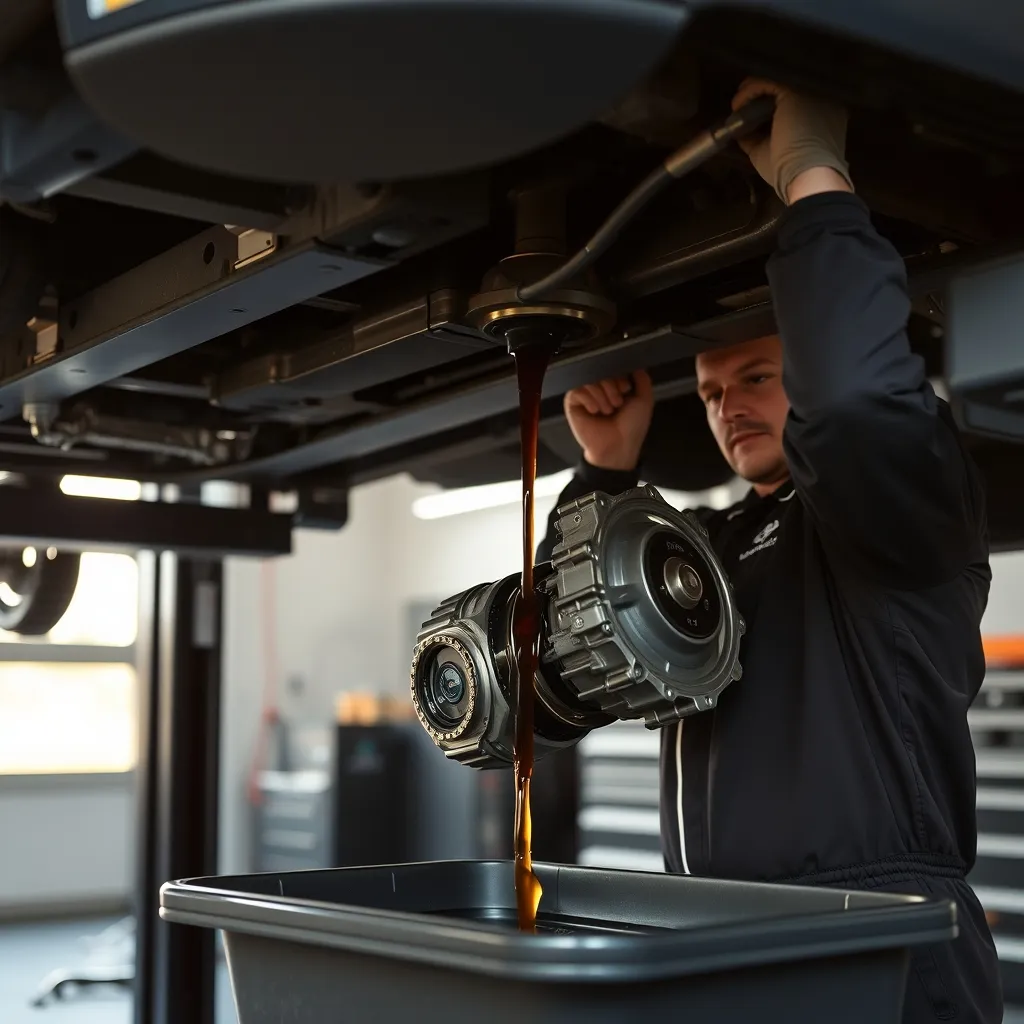

Vidange d’huile de boîte

Contrairement à ce que certains constructeurs affirment (huile « longue vie »), je recommande une vidange tous les 60 000 à 80 000 km. L’huile se charge en particules métalliques microscopiques issues de l’usure normale des pignons. Ces particules deviennent abrasives et accélèrent l’usure. Le coût d’une vidange se situe entre 80 et 150 € en moyenne : un investissement dérisoire.

Contrôle des niveaux et des fuites

Tous les 20 000 km, je conseille un contrôle visuel sous le véhicule. Toute trace d’huile au niveau du carter de boîte ou des soufflets de transmission doit alerter. Le niveau d’huile se vérifie via le bouchon de remplissage latéral : l’huile doit affleurer le bord inférieur du trou.

Réglage de la garde d’embrayage

Un embrayage mal réglé sollicite davantage les synchroniseurs. Si votre pédale a trop de course libre (plus de 15 à 20 mm), faites-la régler. Sur les systèmes hydrauliques, vérifiez le niveau de liquide dans le réservoir et l’absence de fuite sur le cylindre émetteur et le cylindre récepteur.

Adopter une conduite douce

Le meilleur entretien reste une conduite respectueuse de la mécanique. Passez les rapports franchement mais sans brutalité, attendez que l’embrayage soit complètement débrayé avant de bouger le levier, et évitez de garder la main posée sur le pommeau en roulant (cela exerce une pression parasite sur les fourchettes).

7 erreurs à ne jamais commettre avec votre boîte de vitesses

Quelles sont les 7 choses à ne pas faire avec une boîte automatique ? Cette question revient souvent, mais les erreurs sont tout aussi critiques sur une boîte manuelle. Voici la liste que j’affiche dans mon atelier, valable pour les deux types de transmission.

1. Garder la main sur le levier de vitesses : le poids de votre main suffit à pousser les fourchettes contre les synchroniseurs en rotation. L’usure prématurée est garantie.
2. Maintenir le pied sur la pédale d’embrayage : même une légère pression fait patiner le disque et use la butée de débrayage. En circulation, reposez le pied sur le plancher.
3. Forcer un rapport qui ne passe pas : si un rapport résiste, relâchez la pédale puis réembrayez. Forcer peut tordre une fourchette ou ébrécher un crabot.
4. Rétrograder en sautant des rapports sans adapter le régime : peut-on rétrograder de la 4 à la 2 ? Oui, techniquement, mais uniquement en faisant un double débrayage ou en attendant que le régime soit adapté. Sinon, le choc mécanique sur les synchroniseurs et la transmission est destructeur.
5. Stationner en laissant uniquement le frein à main : engagez toujours un rapport (1re en montée, marche arrière en descente). Sur une boîte automatique, l’équivalent est le mode P, mais ne comptez jamais uniquement sur le parking lock.
6. Démarrer en 2e systématiquement : sauf sur neige ou verglas, démarrer en 2e surcharge l’embrayage et les synchroniseurs du 1er rapport. Utilisez la 1re, c’est pour cela qu’elle existe.
7. Négliger la vidange d’huile de boîte : « huile à vie » ne signifie pas « éternelle ». Au-delà de 100 000 km sans vidange, l’huile perd ses propriétés lubrifiantes et protectrices, comme le confirment les recommandations de l’UTAC en matière d’entretien mécanique.

Pour les conducteurs de véhicules à boîte automatique, j’ajouterais : ne passez jamais en R ou en P en roulant, ne lancez pas le moteur en poussant le véhicule, et ne remorquez jamais sur de longues distances sans précautions (risque de destruction du convertisseur de couple). Si vous hésitez entre les deux technologies, mon article sur le prix d’une boîte automatique vous aidera à comparer.
