Schéma voiture hybride : comprendre le fonctionnement

Quand un client me demande d’expliquer comment fonctionne son véhicule hybride, je commence toujours par un croquis sur le coin de mon établi. Un schéma voiture hybride vaut mille discours : il rend visible la cohabitation entre le moteur thermique et le moteur électrique, la batterie haute tension, l’électronique de puissance et le train roulant. Après 18 ans passés à diagnostiquer et réparer ces mécaniques, je vous propose de décortiquer ce schéma ensemble, composant par composant, pour que vous compreniez exactement ce qui se passe sous le capot de votre hybride.

Comprendre le schéma d’une voiture hybride

Le schéma d’une voiture hybride représente l’agencement des deux chaînes d’énergie qui coexistent dans le véhicule. D’un côté, la chaîne thermique classique : réservoir de carburant, moteur à combustion interne, boîte de vitesse. De l’autre, la chaîne électrique : batterie haute tension, onduleur, moteur électrique. Entre les deux, un calculateur central (souvent appelé ECU hybride) décide en temps réel quelle source d’énergie utiliser, ou s’il faut combiner les deux.

Pour bien lire un tel schéma, il faut repérer trois flux distincts :

• Le flux d’énergie mécanique : la rotation transmise aux roues, qu’elle vienne du thermique, de l’électrique, ou des deux simultanément
• Le flux d’énergie électrique : le courant qui circule de la batterie vers le moteur électrique, et inversement lors du freinage récupératif
• Le flux de carburant : l’alimentation classique du moteur thermique depuis le réservoir

Ce que je constate en atelier, c’est que beaucoup de propriétaires d’hybrides ne réalisent pas à quel point le système est autonome dans ses décisions. Le conducteur n’a rien à faire : le calculateur gère la transition entre les modes en fonction de la vitesse, de la charge batterie et de la demande en puissance. Si vous souhaitez approfondir les principes de base, je vous recommande mon guide sur le fonctionnement d’une voiture hybride.

Les composants clés visibles sur le schéma

Détaillons chaque élément que vous retrouverez sur un voiture hybride schema technique. En atelier, je m’appuie sur ces mêmes repères pour diagnostiquer les pannes.

Le moteur thermique

C’est le bloc essence (parfois diesel) classique. Sur la plupart des hybrides, il fonctionne selon le cycle Atkinson, optimisé pour le rendement plutôt que la puissance brute. Sa cylindrée varie généralement de 1,5 à 2,0 litres. Il est relié mécaniquement au train de transmission, soit directement, soit via un train épicycloïdal comme sur les Toyota.

Le moteur électrique (MG2)

Ce moteur-générateur produit le couple instantané qui rend la conduite hybride si souple en ville. Sa puissance oscille entre 30 et 120 kW selon le modèle. Sur le schéma, il se situe entre le moteur thermique et les roues motrices. Il fonctionne aussi en générateur lors du freinage pour recharger la batterie.

Le générateur (MG1)

Présent sur les architectures série et mixte, ce second moteur-générateur démarre le moteur thermique et produit de l’électricité quand le thermique tourne. Sur le schéma, il est directement couplé au vilebrequin du bloc thermique.

La batterie haute tension

Logée sous la banquette arrière ou dans le plancher, cette batterie NiMH ou lithium-ion stocke l’énergie récupérée. Sa tension varie de 200 à 400 V sur les hybrides classiques. Elle est dimensionnée pour des milliers de cycles charge-décharge partiels. Selon l’ADEME, la durée de vie moyenne de ces batteries atteint 200 000 km dans des conditions normales d’utilisation.

L’onduleur et le convertisseur DC-DC

L’onduleur transforme le courant continu de la batterie en courant alternatif pour alimenter le moteur électrique. Le convertisseur DC-DC abaisse la tension pour alimenter le réseau 12 V classique (phares, autoradio, servitudes). Sur le schéma, ces deux éléments apparaissent entre la batterie et les moteurs électriques.

Le répartiteur de puissance

C’est le cœur mécanique du système, souvent un train épicycloïdal. Il répartit le couple entre le moteur thermique, le générateur et les roues. C’est lui qui permet de faire varier en continu la proportion d’énergie thermique et électrique sans boîte de vitesse conventionnelle.

Les trois architectures hybrides : série, parallèle, mixte

Quand on regarde un schéma d’une voiture hybride, la première chose que j’identifie, c’est son architecture. Car toutes les hybrides ne se ressemblent pas. En concession, je vois passer trois grandes familles, et chacune a sa logique propre.

L’architecture série

Dans ce montage, le moteur thermique n’entraîne jamais directement les roues. Il fait tourner un générateur qui produit de l’électricité. Cette électricité alimente le moteur électrique, seul responsable de la traction. C’est le schéma le plus simple à comprendre : le thermique est une « centrale électrique embarquée ». On retrouve cette architecture sur certains modèles comme le Nissan e-Power. L’avantage : le moteur thermique tourne toujours à son régime optimal, ce qui réduit la consommation.

L’architecture parallèle

Ici, le moteur thermique et le moteur électrique peuvent tous les deux entraîner les roues, ensemble ou séparément. C’est l’architecture la plus courante en Europe, utilisée par Honda, Hyundai et bien d’autres. Le moteur électrique est souvent logé entre le thermique et la boîte de vitesse (parfois robotisée). Sur le schéma, les deux moteurs apparaissent « en parallèle » sur la chaîne de transmission. Pour en savoir plus sur les motorisations essence associées, consultez mon article sur la voiture hybride essence.

L’architecture mixte (série-parallèle)

C’est le système le plus sophistiqué, popularisé par Toyota avec le Hybrid Synergy Drive. Le véhicule peut fonctionner en mode série, en mode parallèle, ou combiner les deux simultanément. Le train épicycloïdal central permet cette flexibilité. Selon l’article Wikipedia sur le Hybrid Synergy Drive, ce système a été commercialisé dès 1997 sur la première Prius et a depuis été adopté par de nombreux constructeurs sous licence.

Les 6 phases de fonctionnement d’une voiture hybride

En atelier, quand je branche la valise de diagnostic sur une hybride, je peux visualiser en temps réel les 6 phases de fonctionnement qui se succèdent. C’est fascinant de voir à quelle vitesse le système passe de l’une à l’autre. Voici comment fonctionne le système hybride d’une voiture, phase par phase.

Phase 1 : démarrage et roulage 100 % électrique

Au démarrage, le moteur thermique reste éteint. Le moteur électrique assure seul la propulsion jusqu’à environ 50 km/h (variable selon les modèles). Pas de bruit, pas d’émission : c’est la phase qui rend la conduite en ville si agréable. La batterie se décharge progressivement.

Phase 2 : traction thermique

Quand la vitesse augmente ou que la batterie atteint un seuil bas, le moteur thermique prend le relais. Sur une architecture parallèle ou mixte, il entraîne directement les roues. Le générateur peut simultanément recharger la batterie si le calculateur le juge nécessaire.

Phase 3 : mode combiné (boost)

Lors d’une forte accélération ou d’une côte, les deux moteurs fonctionnent ensemble. Le moteur électrique ajoute son couple instantané à celui du thermique. C’est cette phase qui donne aux hybrides cette sensation de poussée fluide et puissante. Le couple combiné peut atteindre 300 Nm et plus sur certains modèles.

Phase 4 : freinage régénératif

Dès que vous levez le pied de l’accélérateur ou freinez, le moteur électrique se transforme en générateur. Il convertit l’énergie cinétique en électricité pour recharger la batterie. Cette récupération d’énergie est la clé de l’efficacité hybride : elle permet de recycler jusqu’à 70 % de l’énergie habituellement perdue au freinage. Pour comprendre comment cette énergie est restituée, découvrez mon article sur la voiture hybride auto-rechargeable.

Phase 5 : recharge en roulant

Quand le niveau de charge de la batterie est faible et que le véhicule roule à vitesse stabilisée, le moteur thermique peut produire plus de puissance que nécessaire pour la traction. L’excédent est converti en électricité par le générateur MG1. Le conducteur ne perçoit rien : tout se fait automatiquement.

Phase 6 : arrêt moteur (Stop & Start)

À l’arrêt (feu rouge, embouteillage), le moteur thermique se coupe complètement. Les accessoires (climatisation, éclairage) sont alimentés par la batterie haute tension via le convertisseur DC-DC. Au redémarrage, le MG1 relance le thermique instantanément et silencieusement, sans le démarreur classique 12 V.

Ces 6 phases se succèdent des centaines de fois par trajet, de façon totalement transparente. C’est ce cycle permanent qui explique les économies de carburant de 15 à 40 % par rapport à un véhicule thermique pur, surtout en usage urbain. Pour un panorama complet du fonctionnement, je vous invite à lire mon guide dédié au fonctionnement d’une voiture hybride.

Focus sur le fonctionnement hybride Toyota

Impossible de parler de schéma voiture hybride sans détailler le système Toyota, que j’ai vu évoluer depuis la Prius 2 au début de ma carrière. Le Hybrid Synergy Drive (HSD) est devenu une référence, et je l’ai réparé suffisamment de fois pour en connaître chaque rouage.

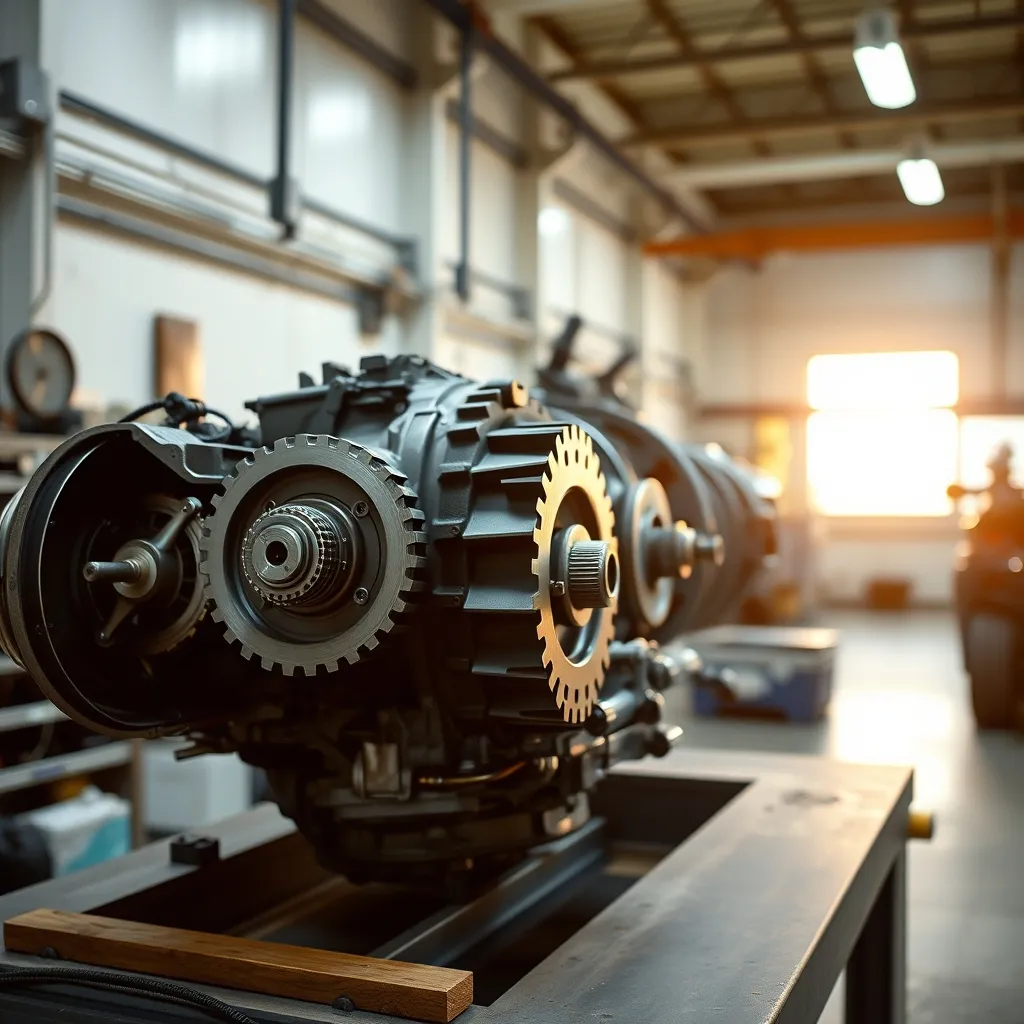

Le cœur du système Toyota, c’est le train épicycloïdal (ou Power Split Device). Ce mécanisme ingénieux comporte trois éléments : le planétaire (relié au générateur MG1), la couronne (reliée au moteur électrique MG2 et aux roues), et le porte-satellites (relié au moteur thermique). Cette disposition permet de répartir en continu le couple entre les trois composants, sans boîte de vitesse conventionnelle.

En pratique, quand le moteur thermique tourne, une partie de sa puissance va directement aux roues via la couronne, et l’autre partie entraîne MG1 pour produire de l’électricité. Cette électricité peut alimenter MG2 en temps réel ou recharger la batterie. Le résultat : le moteur thermique fonctionne presque toujours dans sa plage de rendement optimale, entre 1 500 et 3 000 tr/min.

Toyota garantit désormais ses batteries hybrides 10 ans ou 240 000 km sur les modèles récents. En atelier, je constate que la fiabilité de ces systèmes est remarquable : les pannes liées au système hybride lui-même restent rares comparées aux problèmes classiques de freins, de suspension ou d’embrayage. Si l’achat d’une voiture hybride vous tente, Toyota reste un choix de référence pour la fiabilité.

Avantages et inconvénients d’une voiture hybride

Après avoir vu des centaines d’hybrides passer dans mon atelier, j’ai une vision assez claire de ce qui fonctionne bien et de ce qui pose problème. Voici mon bilan honnête.

Les avantages concrets

• Économie de carburant réelle : en ville, je mesure régulièrement des consommations de 4 à 5 L/100 km sur des berlines, contre 7 à 8 L en thermique pur
• Confort de conduite : les transitions entre électrique et thermique sont imperceptibles sur les bons systèmes, la conduite est silencieuse et souple
• Fiabilité éprouvée : les moteurs électriques n’ont quasiment pas de pièces d’usure, et les batteries modernes tiennent largement la durée de vie du véhicule
• Pas de contrainte de recharge : contrairement à un véhicule 100 % électrique, vous faites le plein en 3 minutes à la pompe
• Valeur de revente : les hybrides se revendent bien sur le marché de l’occasion, surtout les Toyota et Lexus

Les inconvénients à connaître

Quel est le plus gros problème avec les hybrides ? D’après mon expérience en atelier, c’est le coût de remplacement de la batterie haute tension. Même si cette intervention reste rare (souvent après 200 000 km), la facture oscille entre 2 000 et 5 000 € pour la pièce seule. C’est un montant qui peut décourager un acheteur d’occasion non averti.

Quel est l’inconvénient des voitures hybrides au quotidien ? Je relève aussi :

• Le surpoids : la batterie et les composants électriques ajoutent 100 à 200 kg, ce qui impacte le comportement routier et la consommation de pneus
• L’efficacité limitée sur autoroute : à vitesse constante élevée, le système électrique apporte peu, la consommation se rapproche d’un thermique classique
• Le coût d’achat supérieur : comptez 2 000 à 4 000 € de plus qu’un équivalent thermique
• La complexité pour certains réparateurs : tous les garages ne sont pas habilités à intervenir sur la partie haute tension

Pour une analyse détaillée, mon article sur les inconvénients d’une voiture hybride traite chaque point en profondeur. Et si le budget est votre préoccupation principale, consultez le comparatif des prix de voitures hybrides rechargeables.

Hybride classique vs hybride rechargeable : quel schéma choisir

Sur le schéma, la différence principale entre une hybride classique (HEV) et une hybride rechargeable (PHEV) se situe au niveau de la taille de la batterie et de la présence d’une prise de recharge. Pour bien comprendre la nuance, rappelons ce que signifie exactement cette technologie en consultant mon article que veut dire voiture hybride.

Hybride classique (HEV)

La batterie est petite (1 à 2 kWh), elle se recharge uniquement par le freinage régénératif et le surplus du moteur thermique. Aucune prise de recharge. L’autonomie en tout-électrique est limitée à 2-3 km. C’est le système le plus simple et le plus éprouvé.

Hybride rechargeable (PHEV)

La batterie est beaucoup plus grande (8 à 20 kWh), rechargeable sur une prise domestique ou une borne. L’autonomie électrique atteint 40 à 80 km selon les modèles. Sur le schéma, on observe un chargeur embarqué supplémentaire (OBC) et un port de recharge. L’autonomie d’une voiture hybride varie considérablement selon le type choisi.

Mon conseil de mécanicien : si vous roulez moins de 50 km par jour et que vous pouvez recharger à domicile, la PHEV est un excellent choix. Sinon, l’hybride classique offre le meilleur rapport simplicité-économie. Pour explorer l’option occasion, consultez les aides à l’achat d’une voiture hybride d’occasion.

Entretien spécifique d’un véhicule hybride

Un point qui rassure souvent mes clients : l’entretien d’une hybride est moins coûteux qu’on ne le croit. Le moteur thermique est moins sollicité, donc les vidanges, les plaquettes de frein et l’embrayage (quand il y en a un) durent plus longtemps.

Les points d’entretien classiques

• Vidange moteur : tous les 15 000 à 20 000 km (le thermique tourne moins souvent)
• Plaquettes de frein : durée de vie augmentée de 30 à 50 % grâce au freinage régénératif
• Liquide de refroidissement : à contrôler car le circuit hybride a souvent un circuit de refroidissement dédié pour la batterie et l’onduleur
• Batterie 12 V : à surveiller attentivement car c’est elle qui « réveille » le système hybride au démarrage

Les points spécifiques à l’hybride

En tant que mécanicien, je vérifie systématiquement :

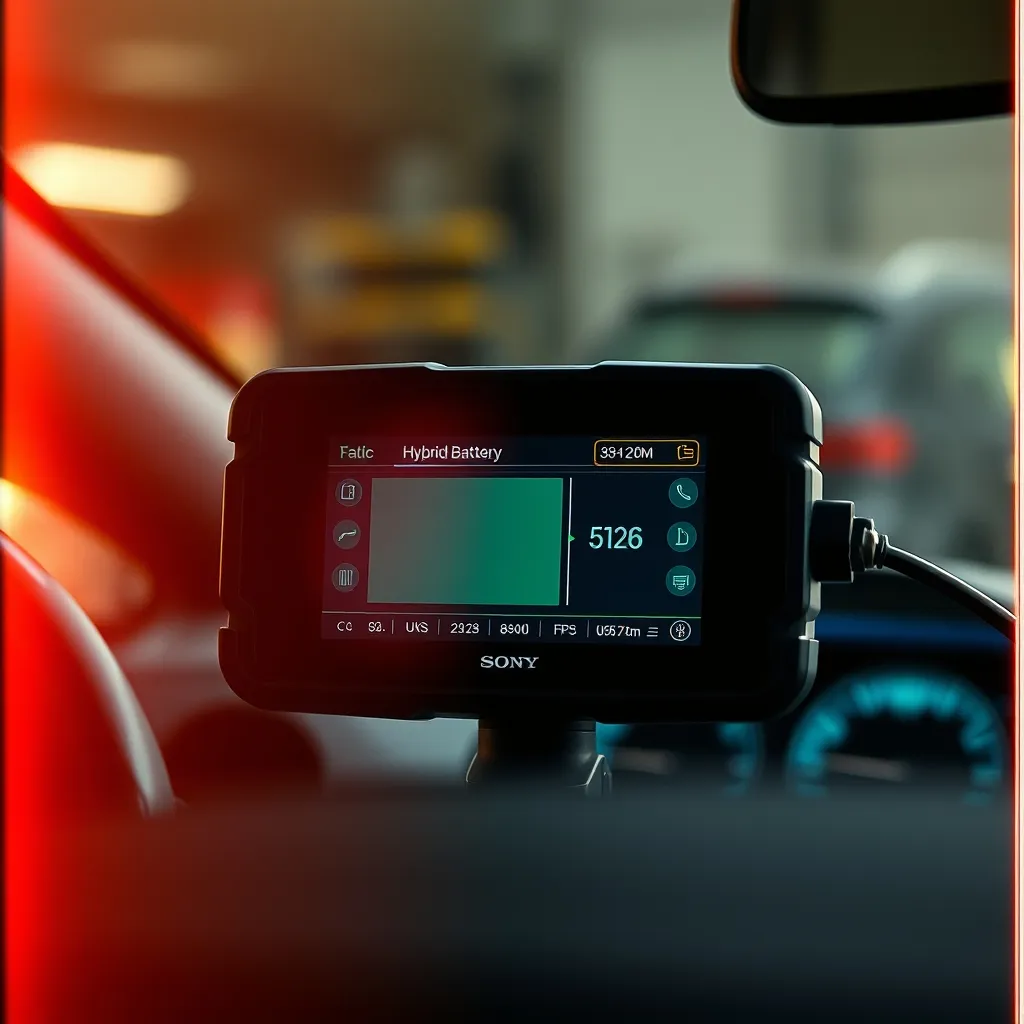

• L’état de santé de la batterie haute tension (SOH) via la valise de diagnostic : un SOH supérieur à 70 % est normal, même après 150 000 km
• Le liquide de refroidissement du circuit hybride : il est différent de celui du moteur thermique et doit être remplacé selon les préconisations constructeur
• Les connecteurs haute tension : une inspection visuelle permet de détecter toute corrosion ou détérioration de l’isolation orange caractéristique

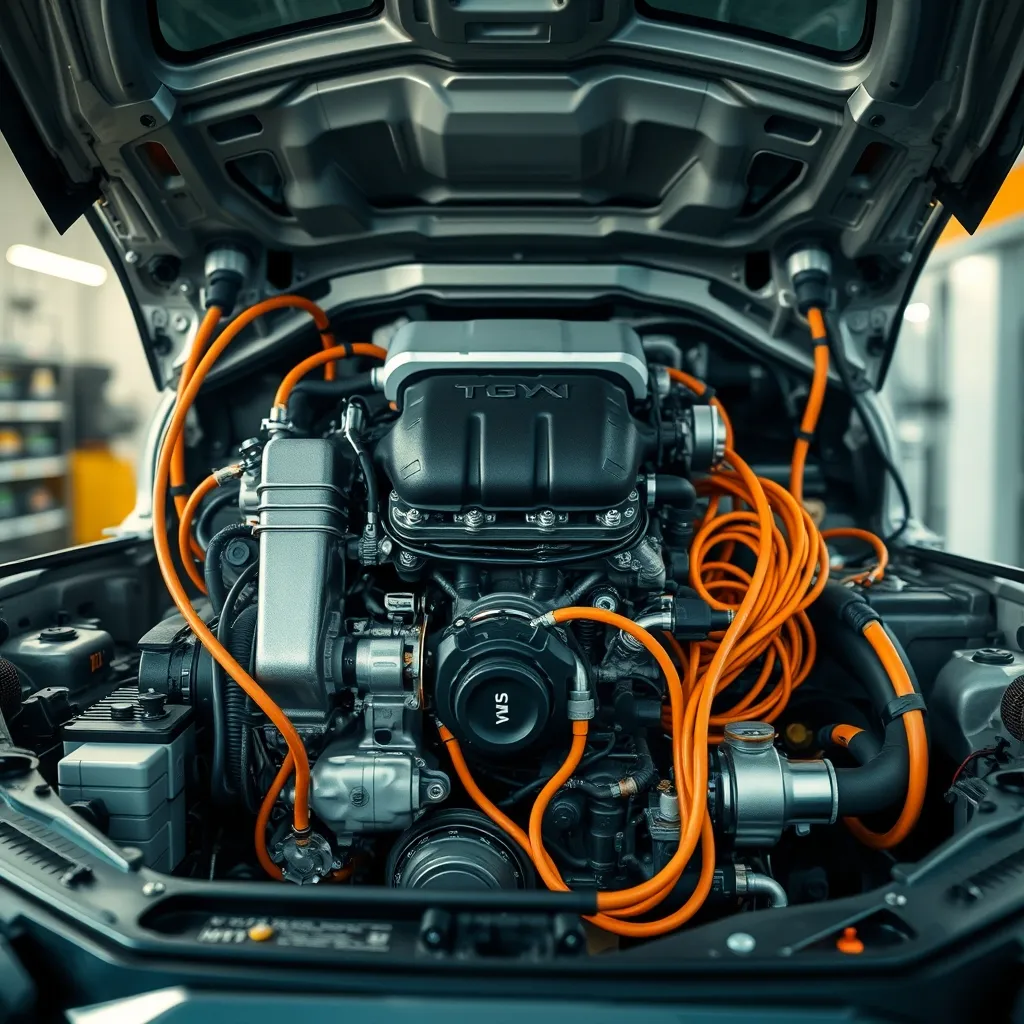

Le point crucial que je rappelle à chaque client : ne touchez jamais aux composants orange sous le capot. Ce sont les câbles haute tension (jusqu’à 400 V). Seul un technicien habilité doit intervenir dessus. Pour le reste de l’entretien mécanique classique, n’hésitez pas à consulter nos articles sur la résolution de problèmes de boîte de vitesse ou le dépannage de batterie voiture, car ces sujets concernent aussi les hybrides.

D’après le ministère de la Transition écologique, les véhicules hybrides bénéficient encore de certains avantages fiscaux qui peuvent compenser le surcoût d’achat, notamment l’exonération partielle ou totale de la taxe sur les certificats d’immatriculation selon les régions.
